Epoxihartser har länge varit ett oumbärligt material inom området för strömförsörjning av kretskort (PCB). Som leverantör av epoxi för PCB har jag bevittnat den avgörande roll som epoxi spelar för att förhindra elektriska haverier. I den här bloggen kommer jag att fördjupa mig i vetenskapen bakom hur epoxi skyddar ström - försörjer PCB från elektriska fel och lyfter fram fördelarna som det ger till bordet.
Förstå elektriska haverier i strömförsörjning - kretskort
Innan vi utforskar hur epoxi förhindrar elektriskt haveri är det viktigt att förstå vad elektriskt haveri är. Elektriskt genombrott uppstår när isoleringsmaterialet mellan ledande komponenter på ett PCB inte längre kan motstå den pålagda spänningen, vilket leder till en plötslig och signifikant ökning av strömflödet. Detta kan resultera i kortslutningar, överhettning och i slutändan fel på PCB.
I strömförsörjningskretskort är höga spänningar vanliga och risken för elektriskt haveri förstärks. Det finns flera faktorer som kan bidra till elektriskt haveri, inklusive förorening, fukt och fysisk skada på PCB. När föroreningar som damm eller metallpartiklar samlas på kretskortet kan de skapa ledande banor som tillåter ström att flöda där den inte borde. Fukt kan också minska kretskortets isoleringsmotstånd, vilket gör det mer känsligt för nedbrytning. Fysiska skador, såsom sprickor eller repor, kan exponera de ledande skikten och äventyra isoleringens integritet.
Hur epoxi fungerar som en skyddande barriär
Epoxiharts är en värmehärdande polymer som erbjuder utmärkta elektriska isoleringsegenskaper. När den appliceras på ett strömförsörjningskretskort, bildar epoxi ett skyddande lager som fungerar som en barriär mot föroreningar, fukt och fysisk skada.
Beständighet mot föroreningar
Ett av de primära sätten att epoxi förhindrar elektriskt genombrott är genom att förhindra att föroreningar når de ledande komponenterna på kretskortet. Epoxi har hög viskositet och kan appliceras i ett tunt, enhetligt lager som täcker hela kretskortets yta. Detta lager fungerar som en sköld och förhindrar att damm, smuts och andra partiklar sätter sig på kretskortet och skapar ledande banor.
Till exempel, i industriella miljöer där det finns en hög koncentration av damm och skräp, är epoxibelagda PCB mycket mindre benägna att uppleva elektriska haverier jämfört med obelagda PCB. Epoxiskiktet fångar föroreningarna på sin yta och förhindrar dem från att komma i kontakt med de ledande spåren och komponenterna.
Fuktbeständighet
Fukt är en stor fiende till PCB, eftersom det kan minska isoleringsmotståndet och orsaka korrosion av de ledande lagren. Epoxiharts har utmärkta fuktbeständiga egenskaper, som hjälper till att hålla kretskortet torrt och förhindrar elektriskt haveri.
Epoxi bildar en tät tätning runt PCB, vilket förhindrar att fukt tränger in. Den har en låg vattenabsorptionshastighet, vilket gör att den inte absorberar vatten lätt och kan behålla sina elektriska isoleringsegenskaper även i fuktiga miljöer. Till exempel i utomhusapplikationer eller i områden med hög luftfuktighet är epoxibelagda PCB mer tillförlitliga och mindre benägna att gå sönder på grund av fuktrelaterade problem.
Fysiskt skydd
Epoxi ger också fysiskt skydd till PCB. Det kan fylla i små sprickor och luckor i kretskortet, vilket hindrar dem från att expandera och exponera de ledande lagren. Dessutom fungerar epoxiskiktet som en kudde och skyddar PCB från mekanisk påfrestning och vibrationer.
I applikationer där kretskortet utsätts för frekventa rörelser eller stötar, såsom inom bil- eller rymdelektronik, är det mer sannolikt att epoxibelagda mönsterkort tål de fysiska påfrestningarna utan att uppleva elektriska haverier. Epoxiskiktet absorberar energin från stöten och fördelar den jämnt över PCB, vilket minskar risken för skador på de ledande komponenterna.
Förbättra dielektriska egenskaper
Förutom att fungera som en skyddande barriär, kan epoxi också förbättra de dielektriska egenskaperna hos PCB. Dielektricitetskonstanten är ett mått på ett materials förmåga att lagra elektrisk energi i ett elektriskt fält. En högre dielektricitetskonstant innebär att materialet kan lagra mer energi, vilket kan vara fördelaktigt i strömförsörjningskretskort.
Epoxiharts har en relativt hög dielektricitetskonstant, vilket gör att den kan lagra elektrisk energi mer effektivt. Detta kan bidra till att minska den elektriska fältstyrkan mellan de ledande komponenterna på kretskortet, vilket gör det mindre sannolikt att elektriskt haveri inträffar.
Dessutom har epoxi en låg dielektrisk förlustfaktor, vilket innebär att den avleder mindre energi som värme när ett elektriskt fält appliceras. Detta är viktigt vid strömförsörjning av PCB, eftersom överdriven värme kan göra att kretskortets isoleringsegenskaper försämras och ökar risken för elektriskt haveri. Genom att minska den dielektriska förlusten hjälper epoxi att hålla kretskortet svalt och bibehålla dess elektriska prestanda.
Olika typer av epoxi för PCB
Det finns flera typer av epoxi tillgängliga för användning i PCB, var och en med sina egna unika egenskaper och tillämpningar.

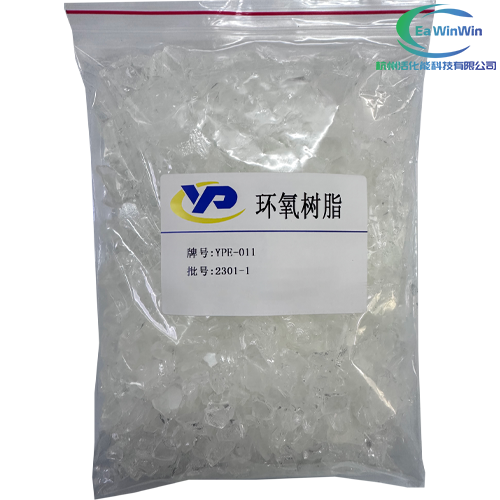

Pcb epoxiharts
Pcb epoxiharts är en allmän epoxi som vanligtvis används för beläggning och inkapsling av PCB. Den erbjuder bra elektrisk isolering, kemisk beständighet och mekanisk styrka. Denna typ av epoxi är lämplig för ett brett spektrum av applikationer, från hemelektronik till industriella styrsystem.
Glas epoxi koppar klädd skiva
Glass Epoxi Copper Clad Board, även känd som FR - 4, är en typ av PCB-substrat som består av ett glasfiberförstärkt epoxiharts laminerat med kopparfolie. FR - 4 används ofta inom elektronikindustrin på grund av dess utmärkta elektriska isolering, mekaniska styrka och värmebeständighet. Det används ofta i strömförsörjningskretskort, eftersom det tål höga temperaturer och ger en stabil plattform för de ledande komponenterna.
Kretskortreparation Epoxi
Kretskortreparation Epoxi är en specialiserad epoxi som används för att reparera skadade PCB. Den kan användas för att fylla i sprickor, hål och andra defekter i kretskortet, vilket återställer dess elektriska isolering och mekaniska integritet. Denna typ av epoxi används ofta i fält för att reparera PCB som har skadats på grund av fysisk påverkan eller miljöfaktorer.
Fördelar med att använda epoxi i strömförsörjning - Försörj kretskort
Användningen av epoxi i strömförsörjningskretskort erbjuder flera fördelar, inklusive förbättrad tillförlitlighet, längre livslängd och minskade underhållskostnader.
Förbättrad tillförlitlighet
Genom att förhindra elektriska haverier förbättrar epoxi avsevärt tillförlitligheten hos strömförsörjningskretskort. Epoxibelagda PCB är mindre benägna att uppleva kortslutningar, överhettning och andra elektriska fel, vilket innebär att de kan fungera mer konsekvent och utan avbrott. Detta är särskilt viktigt i kritiska applikationer som medicinsk utrustning, flygelektronik och kraftdistributionssystem, där alla fel kan få allvarliga konsekvenser.
Längre livslängd
Epoxi ger ett skyddande lager som hjälper till att förlänga livslängden för strömförsörjningskretskort. Genom att skydda PCB från föroreningar, fukt och fysisk skada, minskar epoxin nedbrytningshastigheten för PCB-komponenterna. Detta gör att kretskortet kan hålla längre och prestera på en hög nivå under en längre tid.
Minskade underhållskostnader
Eftersom epoxibelagda PCB är mer tillförlitliga och har längre livslängd kräver de mindre underhåll. Det finns mindre behov av frekventa inspektioner, reparationer och byten, vilket kan spara tid och pengar i det långa loppet. Detta är särskilt fördelaktigt för storskaliga industriella applikationer där stillestånd kan bli dyrt.
Slutsats
Epoxiharts spelar en avgörande roll för att förhindra elektriska haverier i strömförsörjningskretskort. Dess förmåga att fungera som en skyddande barriär mot föroreningar, fukt och fysisk skada, såväl som dess förmåga att förbättra de dielektriska egenskaperna hos PCB, gör det till ett idealiskt material för användning i strömförsörjningsapplikationer.
Som leverantör av epoxi för PCB är jag engagerad i att tillhandahålla högkvalitativa epoxiprodukter som möter våra kunders specifika behov. Oavsett om du letar efter en allmän epoxi för beläggning av dina PCB, en specialiserad epoxi för att reparera skadade PCB, eller en högpresterande epoxi för användning i krävande applikationer, har vi rätt lösning för dig.
Om du är intresserad av att lära dig mer om våra epoxiprodukter eller har några frågor om hur epoxi kan gynna dina strömförsörjningskretskort, är du välkommen att kontakta oss för en konsultation. Vi ser fram emot att arbeta med dig för att säkerställa tillförlitligheten och prestandan hos dina PCB.
Referenser
- "Handbook of Epoxy Resins" av Henry Lee och Kris Neville
- "Printed Circuit Board Design and Manufacture" av Allan W. Craddock
- "Elektrisk isolering för roterande maskiner" av George C. Stone, Edward A. Boulter och Ian Culbert
